Склеивание гофрокоробов на фальцевально-склеивающих машинах

Минимальные затраты на чистку и наладку обеспечивают высокую эффективность.

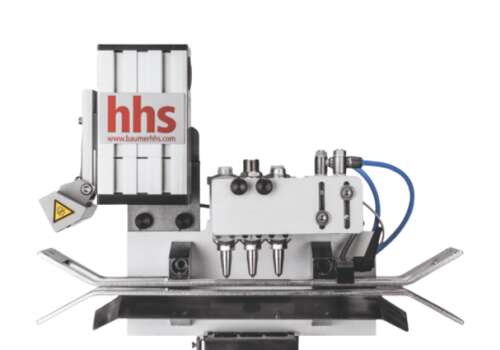

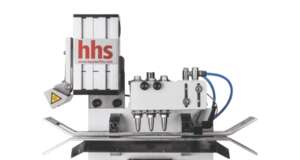

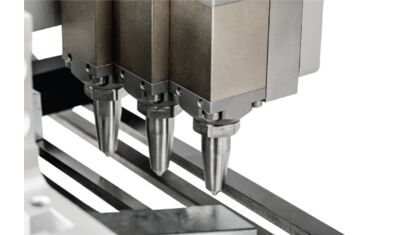

Бесконтактное нанесение клея

Блок из трех форсунок наносит клей без контакта с гофрокартоном. Накладки без притормаживания свободно проходят через направляющие. При останове производства форсунки автоматически погружаются в водяную ванну, что обеспечивает бесперебойный повторный производственный запуск машины.
Предлагаются системы для нанесения клея с обслуживающей стороны, с приводной стороны или с обоих сторон машины.

Рекомендации по выбору клея Хенкель

Типичные сферы применения:

Преимущества, гарантирующие высокое качество продукции!

Высокое качество продукции

  • Надёжно работающие форсунки нанесения клея и бесперебойная подача картона обеспечивают высокую эффективность
  • Точное и равномерное нанесение клея на любой скорости
  • Модульная система, состоящая из форсунок нанесения клея, управления и устройство подачи клея
  • Разнообразные возможности использования при высоком качестве продукции
  • Свободная подача заготовки благодаря бесконтактному склеиванию не влияет на производительность машины и на скорость подачи
  • Минимальные затраты на наладку, техобслуживание и чистку

Совершенная технология - обработка гофрокартона на высшем уровне

Требования, предъявляемые к экономичности и точности в процессе нанесения клея при работе с гофрокартоном, предполагают использование хорошо зарекомендовавшей себя системы. HHS разрабатывает и производит для Вас ту технику, которая обеспечит Вам на все время конкурентные преимущества. Благодаря бесконтактным форсункам нанесения клея заготовка свободно проходит между направляющими. Система управления распознает переднюю кромку и автоматически наносит клей на одном и том же месте заготовки.

Обработка гофрокартона на высшем уровне

Закрытая система подачи клея сокращает время на чистку и на-ладку. Благодаря такой системе брак по нанесению клея сводится к минимуму: начиная с простоя до максимальной скорости машины. Даже для самых сложных видов гофрокартона. Об этом заботится модульная система, состоящая из устройства подачи клея под высо- ким давлением, быстродействующих и долговечных форсунок с электромагнитным приводом и простого в обслуживании управления. Настройка на новое изделие проводится простым нажатием кнопки.

Основные модули системы бесконтактного нанесения HHS клея для производства гофрокоробов

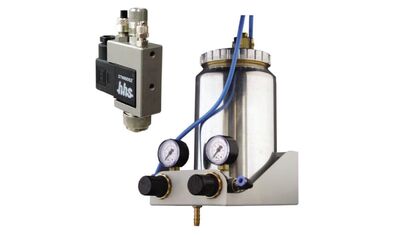

Устройство подачи клея

Электронная регулировка давления
Равномерное количество клея. Поршневой насос с автоматическим регулированием давления адаптирует давление изменению скорости машины. В зависимости от расхода клея подача клея обеспечивается из бака или трубопровода. Подача клея под высоким давлением повышает надежность запуска и работы системы.

Контроллер / Прибор управления

Централизованное обслуживание
Простым нажатием клавиши Вы запишите в память текущую программу нанесения клея. При повторном запуске той же продукции Вы просто восстанавливаете эту программу. Таким образом перестановка управления с одного типа картона на другой требует минимальных затрат времени. Сам процесс склеивания проводится полностью в автоматическом режиме и всегда с абсолютной точностью позиционирования. Альтернативно Вы можете обслуживать систему с централизованного стенда управления машины. Имеется в продаже в двух вариантах исполнения (для настенного монтажа или как передвижной настольный прибор).

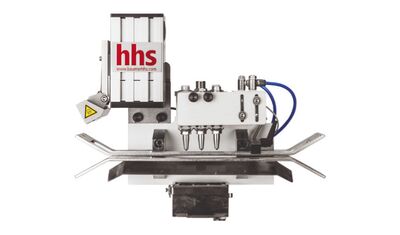

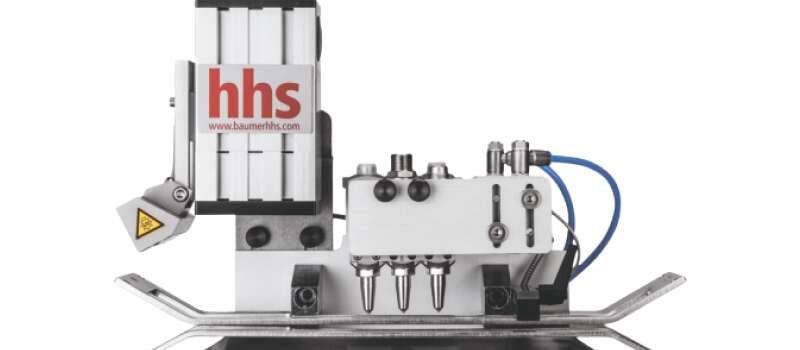

Многоканальные головки нанесения

Быстро, точно и эффективно
Жесткие клапаны для холодного клея с необыкновенно большими запасами мощности являются гарантом для самой большой безопасности производства при минимальной затрате на техническое обслуживание. Метода точки позволяет наносить минимальную дозу клея. Если должно быть гораздо больше клея, то в этом случае оптимальный расход этого клапана предлагает достаточно много возможностей настройки в связи с максимальным давлением клея до 50 бар.

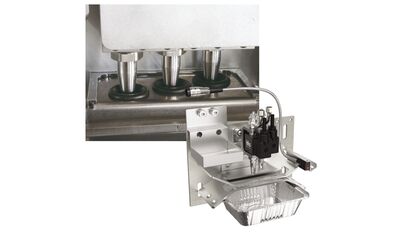

Интегрированная водяная ванна

Никаких затрат на чистку для оператора
Запатентованная водяная ванна для устройства форсунок гарантирует немед ленный бесперебойный повторный запуск машины. Находящиеся в состоянии покоя форсунки погружаются в водяную ванну. Здесь они защищены от высыхания, склеивания и загрязнения. При повторном запуске машины головка форсунок выходит из своего положения и может четко наносить клей без необходимости в дополнительных установочных данных.

Управление

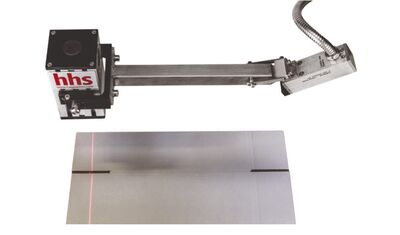

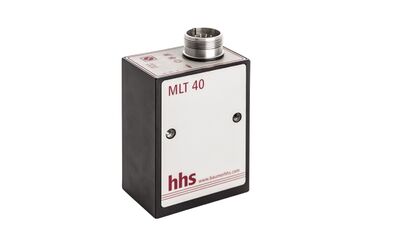

Многоканальный датчик подачи
Надежное качество за счет контроля. Многоканальным оптическим датчиком проверяется автоматически работоспособность всех форсунок, позиционирование и количество нанесенного клея. В случае сбоев в самом процессе нанесения клея срабатывает сигнализация. Бракованная заготовка маркируется при помощи форсунки ультрафиалетовой краской.

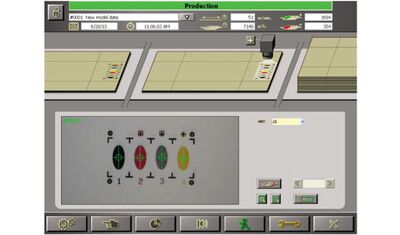

Видео модуль

Анализ видеоизображения, получаемого в режиме реального времени
Интегрированная система показывает оператору в режиме реального времени клеевую накладку, анализирует разные показатели и по желанию заносит изображение в устройство памяти для документирования и/или для составления протокола о рекламации. Таким образом, у Вас будет в руках доказательство для Вашего клиента.

МастерКлей предлагает Вам широкий ассортимент клеенаносящих систем и систем контроля качества HHS.

Дополнительную информацию Вы можете найти на сайте hhs.masterkley.ru
